高等创客实践室配置方案（20座次）
高等校园创客实践室建设方案概述一、校园创客实践室建设指导思想校园创客实践课程是一门立足实践、注重创新创造、跨学科高度综合、科学与人文融合的课程，是有利于学生实践能力和技术素养提高的课程，是有利于学生个性发展、全面发展和长远发展的课程，是现代社会快速发展背景下适合对人才需求培养的课程。校园创客实践课程以实践室为依托，实践室建设要落实课程的理念，要让学生在实践中、在经历中形成技术素养，让课程和学生都得到长足的发展。酷得教育高等创客实践室不同于普通实践教室，除具有普通实践教室的教学功能外，还具有技术教育的功能和学生开展技术研究和实践活动的功能。因此创客实践室需要大量技术含量丰富的设备和工具的支撑，要让设备和工具去智慧学生，因此在考虑实践室建设方案时必须用心研究，慎而又慎，把实践室建设作为促进教育，促进校园创客实践课程，促进学生发展的重大工程。二、配置原则 1．实践室建设中应该充分利用学校现有资源，以安全、实用、现代、精致、节俭、方便为原则，以有利于课程发展和学生发展为原则建设。实践室的建成应该有利于学生技术知识和能力的建构，有利于学生设计多方案的实现，有利于学生实践能力和技术素养的提高，能够体现技术实践的先进性和开放性。 2．校园创客实践课程的教学仪器、工具和设备的设计开发应该以课程标准为依据，摆脱以技术工种分类、以基本技能训练为主的传统模式，创建通用性和多样化相结合、基本工具和现代技术相结合、教学装备与教学方式相结合的建设思路，坚持装备多方案，突出技术设计的先进理念，紧密结合教学的实际需求进行校园创客实践室的建设。 3．创客实践室的建设不是凝固的，而是灵动的，应当成为学生进一步进行技术探究和技术创新的实践活动场所，成为学校师生从事技术操作和研究，开展技术活动的平台，要确保配置方案的设计上要突出先进、智能、安全为主，不能简单理解把配置流于形式。
一.基础配置
1.实践室基础设备：
序号	名称	单位	数量	技术参数与规格要求	单价	总价
1	教师操作台	张	1	与教室讲台同宽同高同风格，长度约650-1400之间可自定，实木台面，边沿有6cm飞边，一侧挂常用工具，下有储物柜。结实、抗砸、压。	2000.00	2000.00
2	学生实践桌	张	16	1500×1000×760,台面为硬实木齿接板材，厚度＞25mm,实木材料限定使用榉木、水曲柳、橡胶木中一种，,台身为钢架,立腿采用规格不小于40×60mm或50×50mm、壁厚不小于1.5mm的国标金属型材，钢材外部采用酸洗磷化喷塑处理工艺,边沿有6cm飞边，无抽屉，台面下有铁栅栏搁板（上课时可搁置工具盒、工具和学生用品）,表面涂清漆。结实、抗砸、压。	2000.00	32000.00
3	学生坐凳	张	112	稳定性好，结实耐用	70.00	7840.00
4	作品陈列柜	组	6	约1000×420×2000，铝合金框架结构，基材采用三聚氰胺板，上部为铝合金玻璃门，有玻璃活动隔板，下部为木质对开门，有隔板。	1600.00	9600.00
5	公共工具柜	组	4	2400×600×760，实木台面，钢架，表面涂清漆，有抽屉档。可放置较大的机械加工设备.	2000.00	8000.00
6	学生设计桌	张	3	1200×600×760，电脑桌	650.00	1950.00
7	木工操作台	张	2	多功能，可折叠，台面板上有公制刻度，有可以把需加工木板夹紧，夹牢的手摇柄。	150.00	300.00
8	工具墙	套	2	1200×4800,彩色14槽，含材料、工具、设计、施工	2100.00	4200.00
9	计算机	台	3	常规配置，21吋液晶屏	4000.00	12000.00
10	公共管理电源	台	9	技术指标符合《JY/T 0361-1999》号部颁标准外,要求输入电压范围在160V~240V间直流稳定输出电压的误差为标称值的±1%。直流稳定输出电压的调节采用步进方式,数字显示。电源要求提供双9V/0.8A交流和1.5-12V/3A,18-24V/1.5A直流稳定电源供教学使用。过流保护电路不得使用干簧管电路。	350.00	3150.00
小计						81040.00
2.准备室基础设备：
序号	名称	单位	数量	技术参数与规格要求	单价	总价
1	准备大班台	张	1	1500×900×760台面为硬实木齿接板材，厚度＞25mm,实木材料限定使用榉木、水曲柳、橡胶木中一种，,台身为钢架,立腿采用规格不小于40×60mm或50×50mm、壁厚不小于1.5mm的国标金属型材，钢材外部采用酸洗磷化喷塑处理工艺，DTC铰链、轨道、五金连接件，双面使用。	2000.00	2000.00
2	2000×4500×50货架	张	3	钢架五层,拼插自由组合式，每层高可自行调节	2400.00	7200.00
3	不锈钢仪器车	台	1	万向滚轮,三层物架。	700.00	700.00
4	人字梯	个	1	4阶以上家用型	250.00	250.00
5	元件盒	只	190	390X270X90，白色，可以宽松放入A4纸	10.00	1900.00
6	周转箱	只	20	435X335X135	30.00	600.00
7	周转箱	只	10	8格，350X250X80 ，分类保管钻头，铣刀，螺丝，铁钉等耗材	20.00	200.00
小计						12850.00
3.酷得教育核心设备配备
序号	名称	单位	数量	技术参数与规格要求	单价	小计

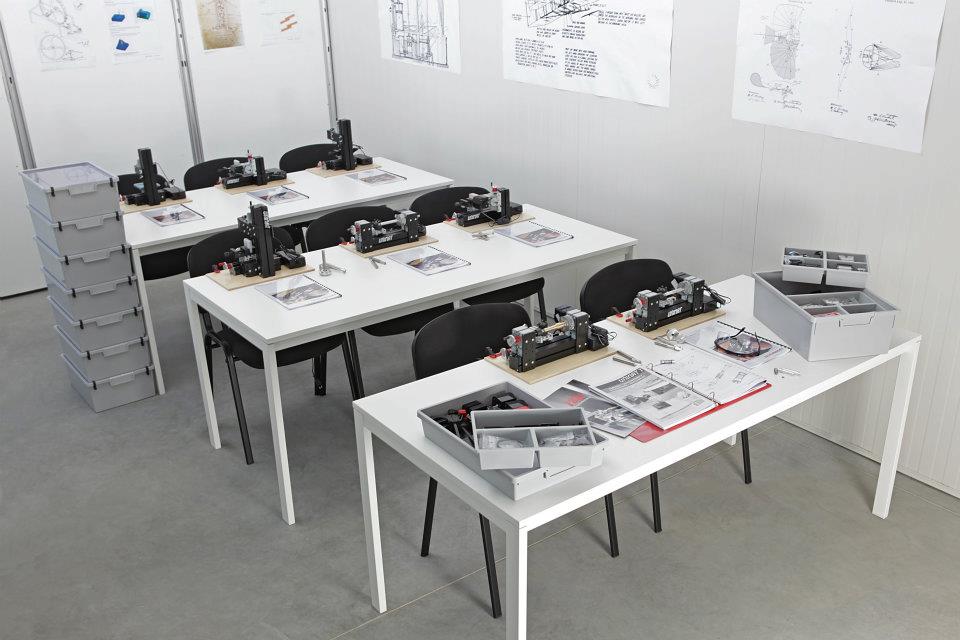

1	优耐美高级组合机床型号：PRO-213S	台	10	特点：具有安全不伤手设计及防护装置，安全、小巧、耐用。可以任意组装成21种以上不同功能的工具（锯床、钻床、金属车床、卧铣床、立铣床、手磨、手钻、圆盘锯等）。功能：锯、车、立铣、卧铣、手钻、手磨，卧钻、圆盘锯21种不同组装方式，锯床规格如编号MJS-001设备陈述，外加金属工作台面。全金属一体结构，外观尺寸50x50x50mm, 采用铝合金挤型，整个横断面具有相同的厚度，两端具有法兰式端件尺寸为47x47x4mm。，端件上设有插入主轴箱内的凸肩，且凸肩与主轴箱内部相关部位构成压配合或过度配合马达：直流12V；2A；额定无负载转速20000RPM；功率24W；马达塑料外壳一边角面附有16条直线，作为电机安装及旋转方向识别。马达风扇直径24mm，扇叶数8叶，马达一端使用金属材质同步皮带齿轮，防止皮带运转时脱落。齿数10，同步轮护沿直径8~10mm，长度8~10mm。变压器：外观尺寸114x44x30mm， DC14.2V, 3A, 国际安规认证，DC输出座为埋入式三插口，AC端长度含两端插头不小于1200mm。精度：0.05mm，滑块组内设有塑料弹性材质的间隙调节件，确保调整精密度。三爪夹头最大直径：正爪安装35mm、反爪安装55mm 加工材料：木料、有机玻璃、软金属等。重量：15kg。	24300.00	243000.00

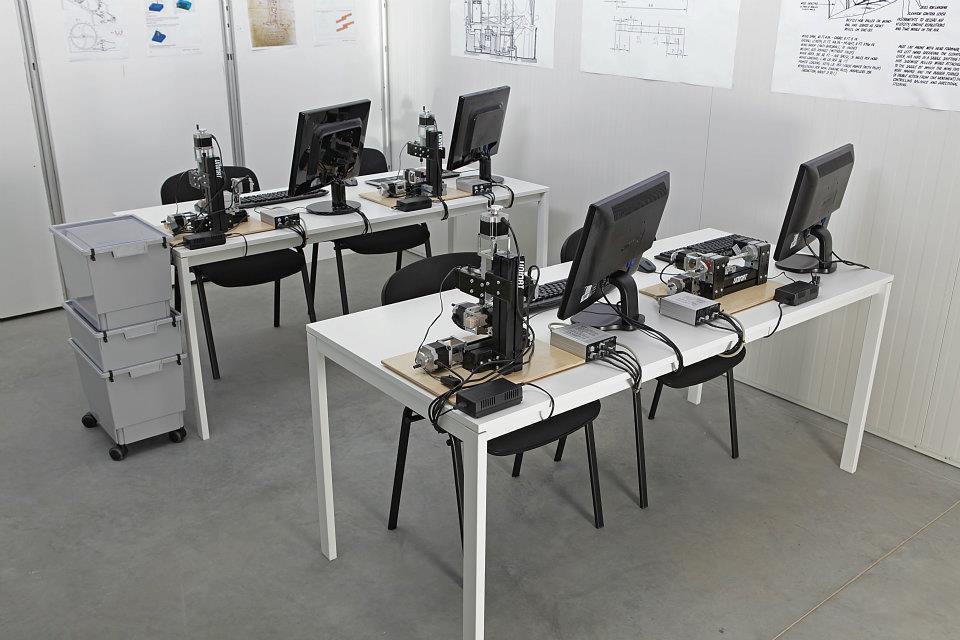

2	优耐美立式4轴数控铣床 VHMC-401A	台	5	特点：套装机器，可任意组装成数控车床或3轴、4轴数控铣床；铝合金机构，可2、3、4轴联动加工 1、桌上型：机器外观尺寸：长45cm，宽33cm，高 10cm，铝合金结构机器轻巧，不占空间 2、马达：DC14.4V，~3A；转速20000RPM；功率35W 3、变压器：型号1238，DC12V, 3.8A, 3C认证，外观尺寸114x44x30mm，DC输出座为埋入式三插口， AC端长度含两端插头不小于1200mm。 4、主轴：全金属一体结构，外观尺寸50x50x50mm, 采用铝合金挤型，整个横断面具有相同的厚度，两端具有法兰式端件尺寸为47x47x4mm，端件上设有插入主轴箱内的凸肩，且凸肩与主轴箱内部相关部位构成压配合或过度配合。 5、连接件：T型两段式金属结构，与基座T型槽方便配合。 6、步进电机：型号57HS56DF102A-01，电流2A，步距角1.8°。 7、控制器：X、Y、Z、A四轴可控制，可分别实现2、3、4轴联动加工。 8、加工范围：X=145mm、Y=32mm、A=360度 9、加工精度：≤0.05mm 10、加工材料：金银铜铝各种软金属、塑料、软硬木 11、操作系统/软件：EMC /Linux，兼容所有主流设计软件（Auto CAD/ProE/UG/Solidworks）及Mastercam/Artcam/Catia/Cimatron等软件	43000.00	215000.00
3	中型激光雕刻机	台	1	雕刻范围150×200mm，激光功率40W，激光类型封离式CO2激光管，雕刻速度0-200mm/s，切割速度0~300mm/s，切割深度有机材料0-3mm，最小成型文字1.5×1.5mm，重复定位精度≤0.015mm，电源220V±10%50HZ or 110V±10%60HZ，总功率200W	25000.00	25000.00
小计						483000.00
二.辅助手工具配置
1．工具类：
序号	名称	单位	数量	技术参数与规格要求	单价	总价
1	皮带冲	套	1	3-25规格齐全	70.00	70.00
2	皮带冲	支	62	4mm	5.00	310.00
3	划针	支	25	45＃钢，硬度不小于HRC55，L型，钳工用。	4.00	100.00
4	划规	把	2	45＃钢，螺钉不易脱落，硬度不小于HRC55。	17.00	34.00
5	电工刀	把	2	规格：木柄，采用优质钢材料，	15.00	30.00
6	铁皮剪	把	2	8〞	25.00	50.00
7	锰钢剪刀	把	25	民用，150mm，尖头，单刃	12.00	300.00
8	大号美工刀	把	25		8.00	200.00
9	雕刻刀	套	9	4件套,木加工用	12.00	108.00
10	什锦锉	套	9	5*150	25.00	225.00
11	圆锉	把	25	中齿 200mm，有柄，	10.00	250.00
12	方锉	把	25	中齿 200mm，有柄，	10.00	250.00
13	平板锉	套	25	中齿 200mm，有柄，	10.00	250.00
14	平板锉	把	9	中齿 300mm 有柄	15.00	135.00
15	木工凿子	套	9	含四种尺寸	35.00	315.00
16	木砂棒	把	25	长度约10厘米，宽约1.8厘米，通体钢刺，用于木工制作	5.00	125.00
17	小号电笔起	只	2	小号	5.00	10.00
18	一字起	套	62	375,5100,6*100各一	28.00	1736.00
19	十字起	套	62	375,5100,6*100各一	28.00	1736.00
20	木工螺丝刀	把	25	150mm，穿芯，一字，木柄或胶柄。要求：正常使用受力部位不弯曲变形、不裂口崩口。	15.00	375.00
21	手板锯	把	9	木加工用	15.00	135.00
22	手持钢锯	把	25	可加工金属材料	18.00	450.00
23	镊子	把	25	弯头	5.00	125.00
24	剥线钳	把	5	10寸	15.00	75.00
25	斜口钳	把	62	5 1/2寸	18.00	1116.00
26	尖嘴钳	把	62	5 1/2寸	18.00	1116.00
27	大力钳	把	2	7寸鱼嘴式	25.00	50.00
28	老虎钳	把	62	200mm	18.00	1116.00
29	鸟刨	把	9	含刨刀	10.00	90.00
30	墨斗	个	2	带线	10.00	20.00
31	铜丝刷	把	9	6行	10.00	90.00
32	毛刷	把	9	长毛，2.5寸	2.00	18.00
33	台虎钳	台	17	钳口宽度100mm，可旋转	180.00	3060.00
34	桌虎钳	台	2	钳口宽度45mm，可夹持桌面厚35mm。	70.00	140.00
35	扳手	套	5	丝锥扳手、板牙扳手、丝锥、板牙M3、M4、M5、M8,13件。	70.00	350.00
36	活动扳手	把	9	150mm	18.00	162.00
37	G形木工夹	只	62	2寸	8.00	496.00
38	羊角锤	把	25	0.25kg，锻打，羊角端部张开不小于6mm，木柄。	15.00	375.00
39	橡皮锤	把	2	常用规格；500克	12.00	24.00
40	木锤	把	2	中号	12.00	24.00
41	手摇钻	把	9	6mm，手持式	30.00	270.00
42	手摇砂轮机	个	9	桌面型	70.00	630.00
43	打钉枪	把	9	含钉2盒（总共）	50.00	450.00
44	订书机	把	10	含钉5盒（总共）	10.00	100.00
45	打孔器	套	1	单孔，双孔，4孔，装订。	500.00	500.00
46	钩刀	把	10	含刀片	9.00	90.00
47	电烙铁	把	25	外热长寿命式,学生用,含高温海绵25W或30W，含烙铁架	50.00	1250.00
48	50W电烙铁	把	1	外热式,教师用	50.00	50.00
49	100W电烙铁	把	1	外热式,教师用	60.00	60.00
50	塑料焊枪	把	9	热风型，可调温，金属风叶，三线插头，	80.00	720.00
51	热熔枪	把	9	粗胶棒	55.00	495.00
52	接线板	只	9	供教学演示设备用，6座6米线	70.00	630.00
53	交流手电钻	把	1	钻头直径大于6mm，	300.00	300.00
54	油石	个	1	双面不同粗细	15.00	15.00
55	数字万用表	台	9	BM8300L,直流电压：200mV-500V，交流电压：200V-600V，直流电流：200µ-10A，电阻：200Ω-2MΩ	100.00	900.00
小计						22101.00
2．仪器量具类：
序号	名称	单位	数量	技术参数与规格要求	单价	总价
1	游标卡尺	把	9	0.02mm，0～150mm，（量具专业厂家生产）	95.00	855.00
2	游标卡尺	把	1	150mm\数显（量具专业厂家生产）	200.00	200.00
3	高度游标卡尺	把	1	0～200mm，（量具专业厂家生产）	220.00	220.00
4	千分卡尺	把	1	0～25mm，（量具专业厂家生产）	90.00	90.00
5	组合角度尺	把	1	180°，（量具专业厂家生产）	200.00	200.00
6	铸铁平板	块	1	400mm×300mm×85mm（量具专业厂家生产）	350.00	350.00
7	钢直尺	把	62	300mm，（工具或量具专业厂家生产）	8.00	496.00
8	木工角尺	套	62	长（300mmL型）、短（150mm三角）各1（划线和测量）（工具或量具专业厂家生产）	18.00	1116.00
9	钢角尺	把	2	宽座，160mm（工具或量具专业厂家生产）	95.00	190.00
10	钢卷尺	把	8	3m，能制动，（工具或量具专业厂家生产）	8.00	64.00
11	钢卷尺	把	1	5m，能制动，（工具或量具专业厂家生产）	9.00	9.00
小计						3790.00
3．安全防护类：
序号	名称	单位	数量	技术参数与规格要求	单价	总价
1	防护眼镜	付	10	防冲击	18.00	180.00
2	套袖/围裙	付	60		15.00	900.00
3	简易急救箱	件	2	透明，门式	200.00	400.00
小计						1480.00
方案总设计价格为：604261元
