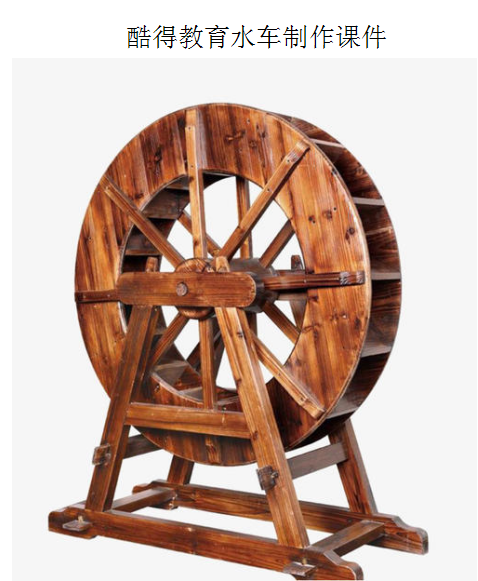

水车是发明于隋而盛于唐的灌溉工具，依靠水流的冲力带动木轮的旋转将水引流到田里来完成灌溉庄稼。有诗曰“转此大法轮， 救汝旱岁苦”。在当时的设施不发达的年代，其功效显著，甚至有些地区沿用至今。其制作工艺及技术包括传动力学，结构，流程以及能源学。在校园木工课程中制作一款水车来从理论和动手能力的培养方面来讲是一个比较具有代表意义的典型课件。

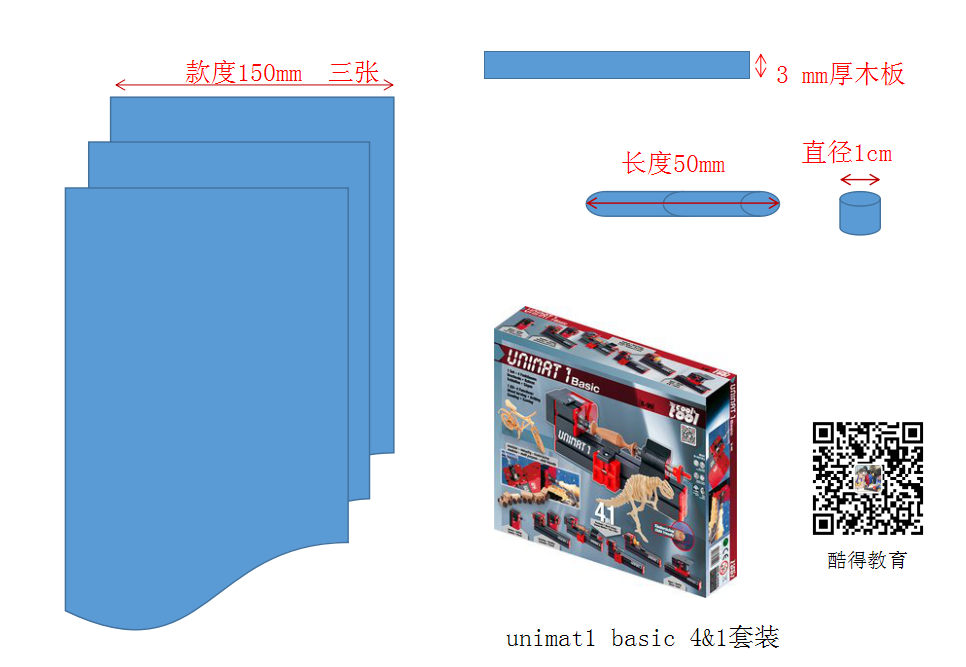

准备材料：1、规格为300mm X 150mm厚度为3mm的三合板4张

2、直径1cm,长度为50mm的木质圆柱棒

3、unimat1 basic 4合1小机床套装

第一步：水轮侧面板的制作

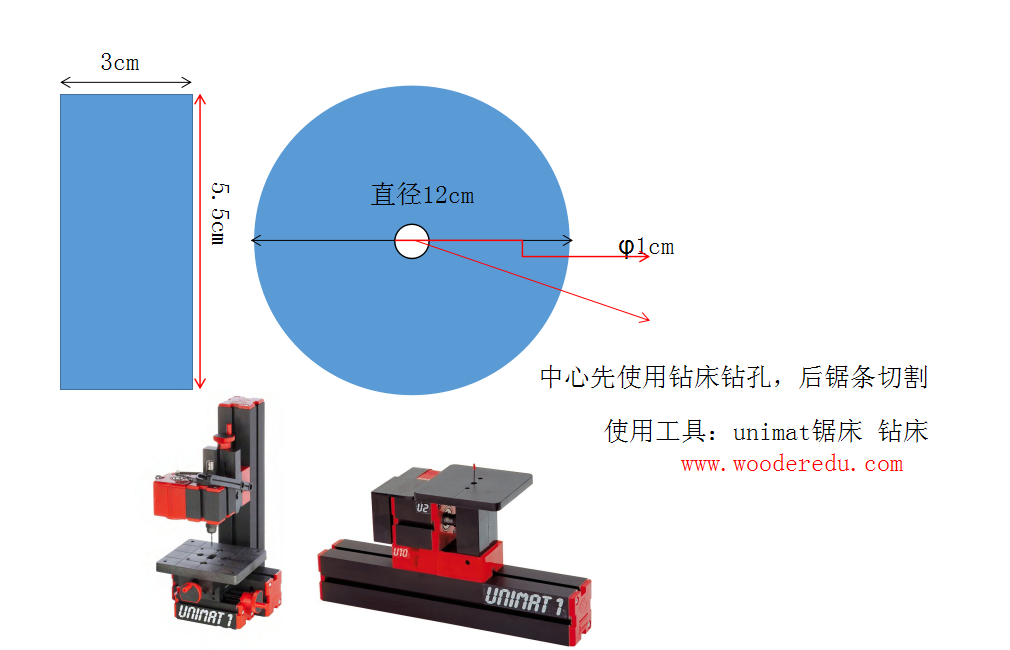

1、用圆规在三合板上画出直径为12cm的圆圈，使用UNIMAT锯床顺着线条切割完成水轮侧面板的制作。

2、unimat锯床的使用。机器固定后，首先站位很关键，设备置于身体正前方，将木板垂直与锯条，双手沿着切割线两侧用双手的食指将三合板压在锯床台面，手要稍微用劲压紧三合板，防止随着锯条的带动而起跳。按照锯床台面的箭头方向平行推进木板，曲线切割，一手压紧木板，一手按照锯条的切割进度旋转木板，主要只轻轻的按照以锯条为中心点进行旋转木板即可进行切割，不需要身体整体转动，始终保持锯条为端正直立状态，锯条弯曲倾斜等都是操作不正确的表现。

3、以同样的方式制作两面水轮侧面板。

第二步：水轮侧面板中心轴孔的制作

设备为unimat钻床，4合1设备，此时使用手钻在面板中心圆（φ为1cm）的中心点位置以中号钻头垂直打下一个孔，以容纳锯条可以伸进去即可。打孔完成后。将侧面置于锯床上方，锯条经面板孔透出后固定在锯床台面上，以曲线切割同样的方式旋转木板完成中心轴孔的制作。两块面板以同样的方式完成制作。

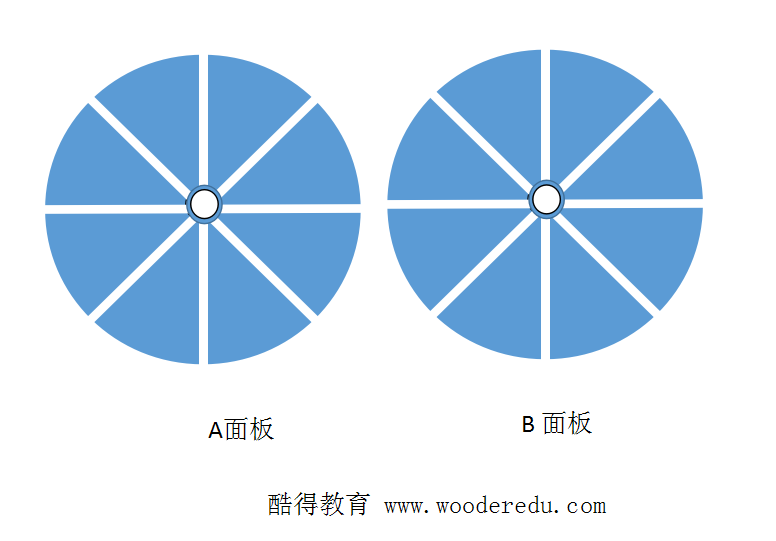

第三步、1、档板镶嵌槽的切割，将两块侧面板分别进行4条线划分，如图所示切割成3mm宽8条槽用于水翻板的镶嵌。

2、按照3cm X 5.5cm的规格切割16块翻板。

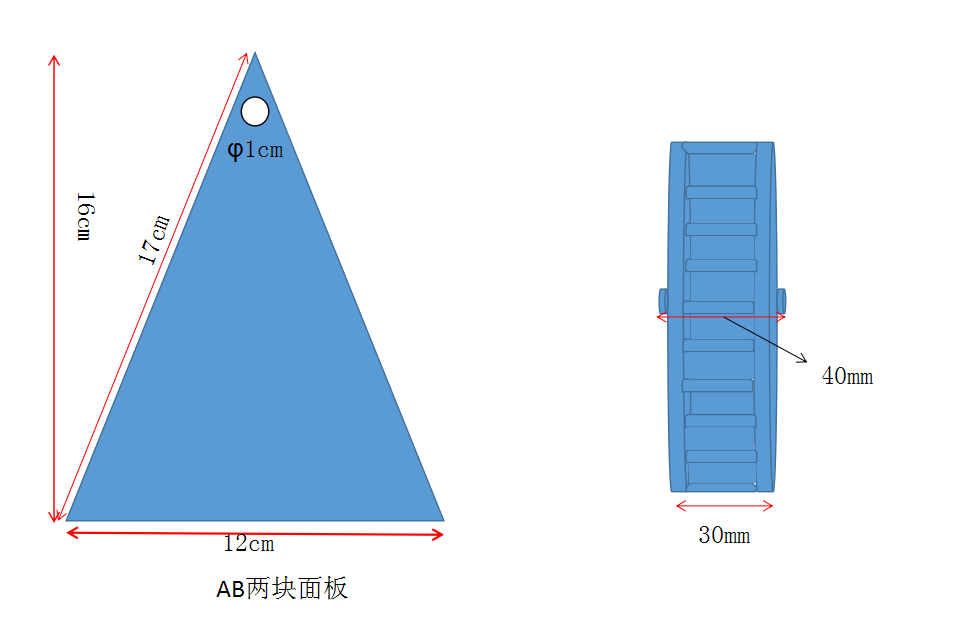

第四步：水车侧支柱的制作

1、在块三合板上用直尺画出高为16cm,底边为12cm,侧边为17cm的等边三角形。

2、用锯床沿着直线进行切割。

3、用磨床进行毛边打磨，在磨床的使用过程中，将切割后的三角板水平放置磨床支撑平台，木板毛边与磨床的砂轮面保持，一手压紧木板，一手平行推进木板，正反面磨光，速度要均匀，毛边与砂轮贴面深度以毛边磨平即可。需要注意避免长时间将材料深度压紧贴近砂轮面，避免错误操作损坏电机。

4、在已经打磨好的面板顶部向下2cm处以上述方式一样进行8mm开孔，完成轴孔的制作。

第五步：如图所示组装完成。
